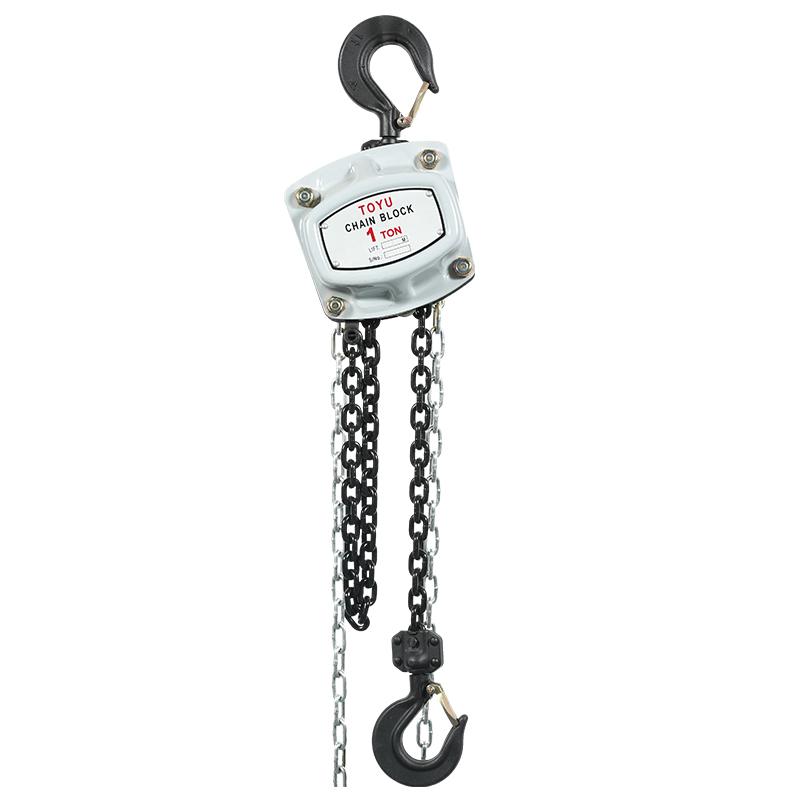

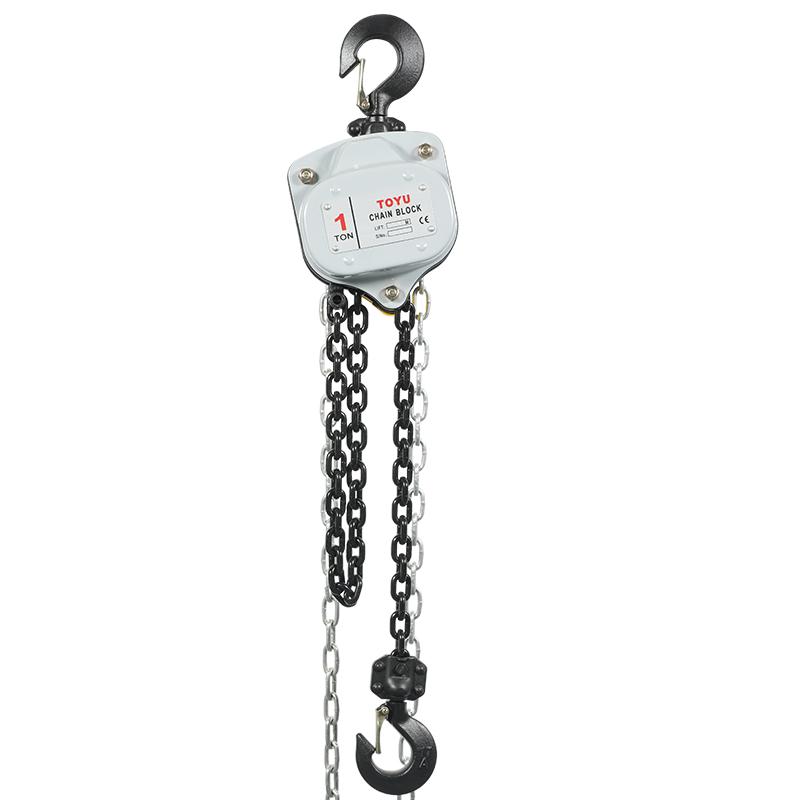

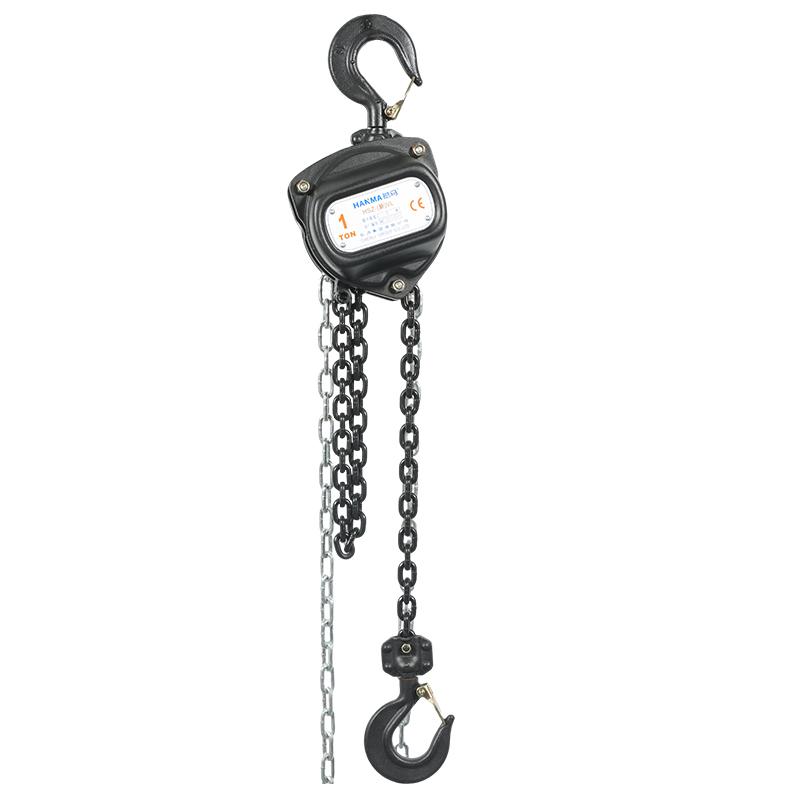

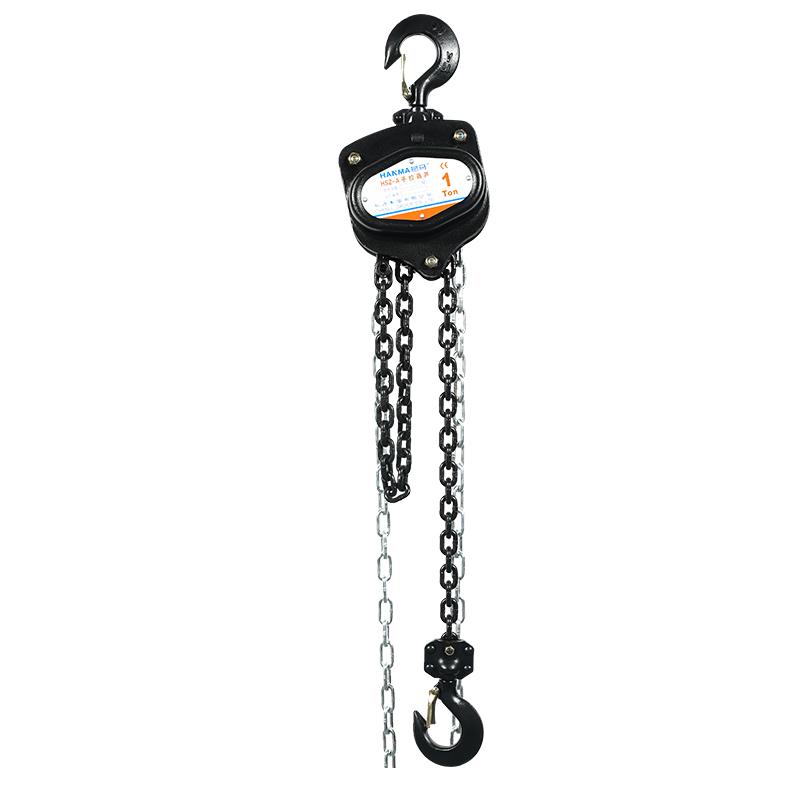

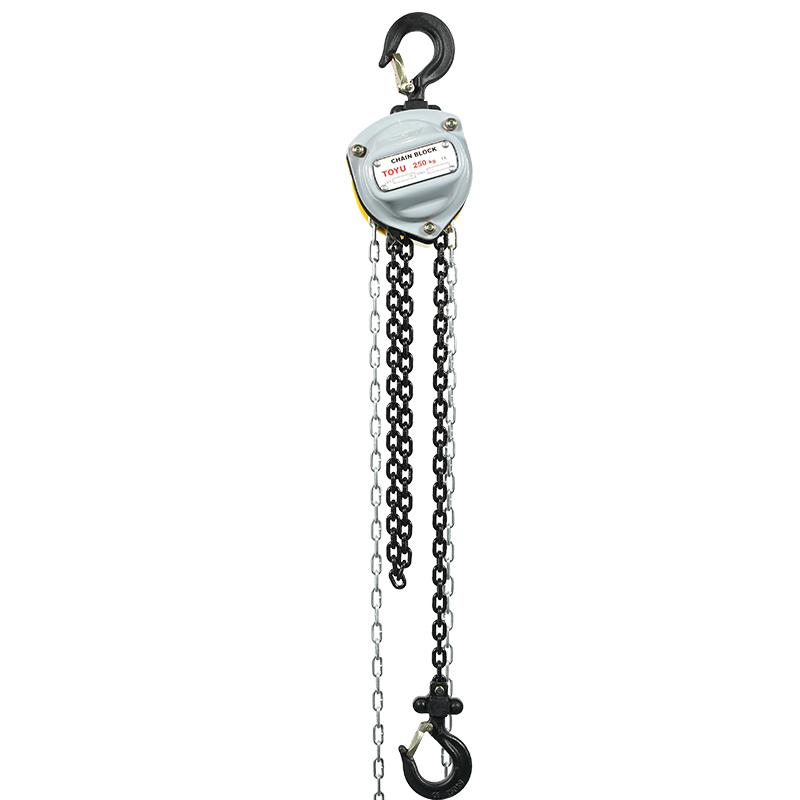

HSZ-新VL型手拉葫蘆
產品介紹：
額定載重：0.25T-50T
起升高度：2.5米/3米
吊鉤材質：合金鋼吊鉤
鏈條材質：G80錳鋼鏈條
外殼材質：合金鋼罩殼
機械行業標準：JB/T 7334—2016
產品特點：
倒鏈?zhǔn)掷J順滑不卡鏈，省力輕巧，高強度加厚的外殼設計更有效的保護了產品齒輪及內部配件，下鉤架全包設計，阻止鏈條翻轉，更加牢固。鏈條手拉葫蘆外形美觀，采用整體軸承，優化傳動比手拉力更輕。
1.整體機身采用高強度板材拉伸沖壓而成，強度高，左右墻板、外墻板、起重輪帶整體軸承，運轉靈活，手拉力暢快輕盈；
2.內部齒輪傳動件均采用20CrMnTi合金鋼和嚴格的滲碳熱處理工藝，相比傳統工藝增加了齒輪的抗耐磨性；
3.配置長軸止退墊圈限位裝置預防葫蘆鏈條下降到底部時，鏈輪和螺母鎖死，而導致剎車失靈，產生安 全問題；
4.沖壓式導鏈板，使鏈條導向更順暢，防護效果好；
5.手罩殼采用卷邊加強筋設計，外觀精美，整體機身強度更高，增加手拉鏈運行順暢度；
6.采用高強度G80辰力專 利鏈條。
產品用途：
VL型鏈條手拉葫蘆廣泛應用于工廠、礦工、碼頭、倉庫、建筑工地、農業生產等各個領域，用以升降貨物和吊裝設備，尤其是在無電源或場地狹小的情況下作業，更顯示出特性。
注意事項：
1.起吊重物不得超過手拉葫蘆的規定起重量；
2.重物的升、降不得超過上、下行程的極 限；
3.根據起吊重物的幾何尺寸確定起吊位置；
4.在起吊過程中，無論重物上升或下降，拽動手鏈條時，用力應均勻和緩，不要用力過猛，以免手鏈條跳動或卡環。
維修保養：
1.通過空載實驗、觀察等方法，檢查手拉葫蘆組件有無出現異常情況，如有請及時進行維修或更換；
2.實驗手拉葫蘆清洗劑將葫蘆表面油污全部清洗干凈，尤其是鏈環、罩殼等組件的死角處；
3.在加油和使用手拉葫蘆過程中，制動裝置的摩擦面須保持干凈，并經常檢查制動性有無，禁止制動失靈引起重物自墜。
技術參數：
| 額定載荷Capacity(t) | 0.25 | 0.5 | 1 | 1.5 | 2 | 3 | 3 | 5 | 10 | 20 | 30 | 50 | |
| 標準提升高度STANDARD LIFT(m) | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 試驗載荷Running test load(KN) | 3.1 | 6.3 | 12.5 | 18.8 | 25 | 37.5 | 37.5 | 62.5 | 125 | 250 | 375 | 625 | |
| 額定手拉力Effort required to lift rated load (ND) | 190 | 262 | 265 | 265 | 272 | 320 | 280 | 358 | 370 | 370*2 | 370*2 | 370*2 | |
| 起重鏈行數Strands of load chain | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 12 | 22 | |
| 起重鏈直徑Strands of load chain(mm) | 4 | 6 | 6 | 7.1 | 8 | 10 | 7.1 | 10 | 10 | 10 | 10 | 10 | |
| 主要尺寸Dimensions(mm) | A | 104 | 126.5 | 143 | 148 | 152 | 181 | 156 | 181 | 181 | 192 | 330 | 410 |
| B | 100 | 136 | 156 | 182 | 198 | 266 | 214 | 266 | 365 | 630 | 670 | 900 | |
| C | 230 | 266 | 324 | 392 | 407 | 636 | 465 | 636 | 798 | 890 | 1000 | 1950 | |
| D | 30 | 36 | 40 | 52 | 52 | 60 | 60 | 68 | 85 | 106 | 106 | 170 | |
| K | 23 | 25.5 | 28 | 38 | 38 | 40 | 42 | 50 | 57 | 84 | 84 | 130 | |
| 凈重 Net Weight(Kg) | 4.2 | 9.2 | 11.3 | 15.6 | 19 | 28 | 23.4 | 43.2 | 76.8 | 160 | 230 | 1085 | |
|
起升高度每增1m增加重量(Kg) Extra weight per metre of extra lift |
1 | 1.7 | 1.7 | 2 | 2.3 | 3.1 | 3.1 | 5.3 | 9.8 | 19.6 | 28.3 | 50 | |
| 包裝尺寸 Package size | 17*15*14 | 20*16*19 | 23*18*20 | 29*22*22 | 29*22*22 | 40*25*24 | 33*25*21 | 42*28*24 | 54*49*30 | 80*72*34 | 88*78*40 | 160*130*90 | |
