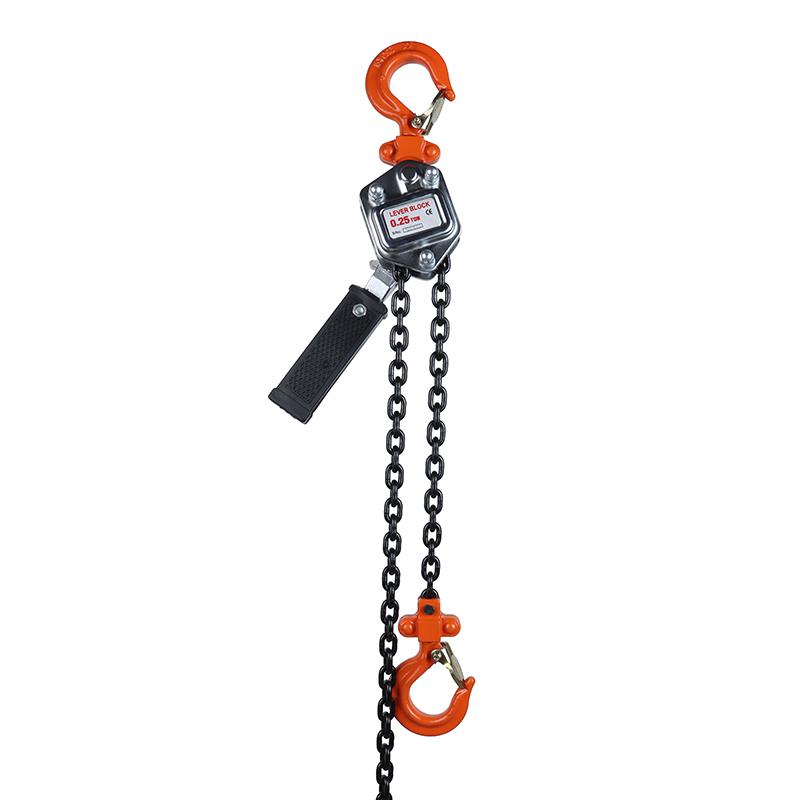

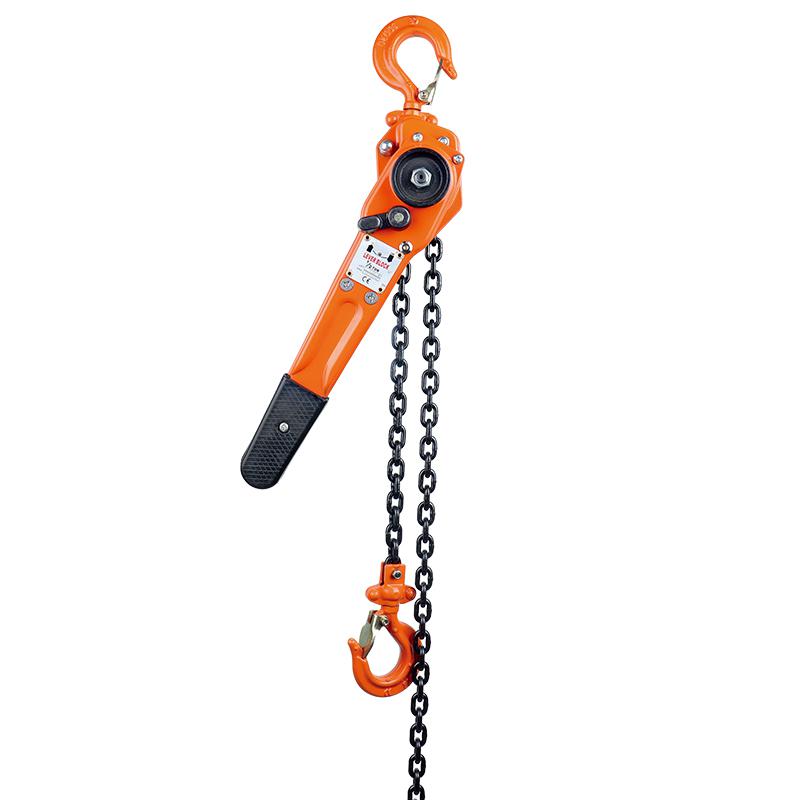

HSH-A型手扳葫蘆
產品介紹：
額定載重：0.25T-9T
起升高度：1米/1.5米
吊鉤材質：錳鋼吊鉤
鏈條材質：G80錳鋼鏈條
外殼材質：合金鋼罩殼
機械行業標準：JB/T 7335—2016
產品特點：
HSH型手扳葫蘆有起重、牽引、張緊三大功能，整機結構設計合理，使用壽命長，維修簡便，體積小，重量輕，攜帶方便。A型手扳葫蘆齒輪不能脫開，靠離合彈簧將剎車彈起實現上下自由拉動。
1.內部齒輪傳動件均采用高強度20CrMnTi合金鋼和嚴格的滲碳熱處理工藝，相對比傳統工藝增加了齒輪的抗耐磨性；
2.手柄外扳采用雙邊加強筋設計，使手柄力更強；
3.沖壓手輪在老款基礎上進行優化升級，抓握感，更符合人體工程學設計，手輪上可根據客戶要求加裝指示手輪標牌，使葫蘆視覺感更強；
4.手柄鉚接螺絲采用內六方半圓頭高強度螺絲，牢固度更高；
5.采用高強度G80辰力專 利鏈條。
產品用途：
用于工廠、礦山、建筑工地、碼頭、運輸?shù)雀鞣N場所，特別是任意角度的牽引貨物，在場地狹小、露天作業或無電源狀況下，更能顯示出它的優勢，是設備安裝、貨物起吊、物體固定、綁扎和牽引的工具。
注意事項：
1.嚴禁超載使用，嚴禁擅自加長手柄使用，嚴禁用人力以外的其他動力操作；
2.使用前應該做好手扳葫蘆的檢查，包括手扳葫蘆的鉗口是否發生嚴重磨損、制動器表面是否有油泥污染等問題；
3.使用時一定要按照手扳葫蘆的標準進行使用，不得隨意加長扳手的長度，不得超載使用，以免在使用過程中發生危險；
4.手扳葫蘆使用完畢應注意及時進行清洗，清洗檢修以后應進行空載試驗和重載試驗，在保證手扳葫蘆完好以后應在通風、干燥處妥善保存。
維修保養：
1.維護和檢修應由懂機器的人員進行，禁止不懂本機性能原理者隨意拆裝；
2.齒輪安裝按圖紙操作；
3.槽型螺母安裝時，應先順時針方向轉動手輪，使棘輪、摩擦片壓緊在制動器座上，再裝上槽型螺母。
技術參數:| 額定載荷Capacity(t) | 0.25 | 0.5 | 0.75 | 1 | 1.5 | 2 | 3 | 6 | 9 | |
| 標準提升高度STANDARD LIFT(m) | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| 試驗載荷Running test load(KN) | 3.75 | 7.5 | 11 | 15 | 22.5 | 25 | 37.5 | 75 | 112.5 | |
| 額定手扳力Effort required to lift rated load (ND) | 250 | 340 | 140 | 140 | 220 | 240 | 320 | 340 | 360 | |
| 起重鏈行數Strands of load chain | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 3 | |
| 起重鏈直徑Strands of load chain(mm) | 4 | 5 | 6 | 6 | 7.1 | 8 | 10 | 10 | 10 | |
| 主要尺寸Dimensions(mm) | A | 92 | 105 | 148 | 148 | 172 | 172 | 200 | 200 | 200 |
| B | 72 | 78 | 90 | 90 | 98 | 98 | 115 | 115 | 115 | |
| C | 85 | 80 | 136 | 136 | 160 | 160 | 180 | 235 | 330 | |
| D | 30 | 35 | 40 | 40 | 44 | 46 | 50 | 64 | 85 | |
| H | 230 | 260 | 320 | 320 | 380 | 380 | 480 | 600 | 700 | |
| L | 160 | 300 | 280 | 280 | 410 | 410 | 410 | 410 | 410 | |
| K | 25 | 25 | 27 | 27 | 34 | 36 | 38 | 48 | 57 | |
| 凈重 Net Weight(Kg) | 1.8 | 4 | 7 | 7 | 10 | 11.8 | 17.5 | 28.5 | 45 | |
|
起升高度每增1m增加重量(Kg) Extra weight per metre of extra lift |
0.41 | 0.52 | 0.8 | 0.8 | 1.1 | 1.4 | 2.2 | 4.4 | 6.6 | |
| 包裝尺寸 Package size(cm) | 22*18*11 | 37*12*11 | 37*16*15 | 37*16*15 | 51*17*15 | 51*17*15 | 52*20*18 | 54*20*20 | 56*32*23 | |
